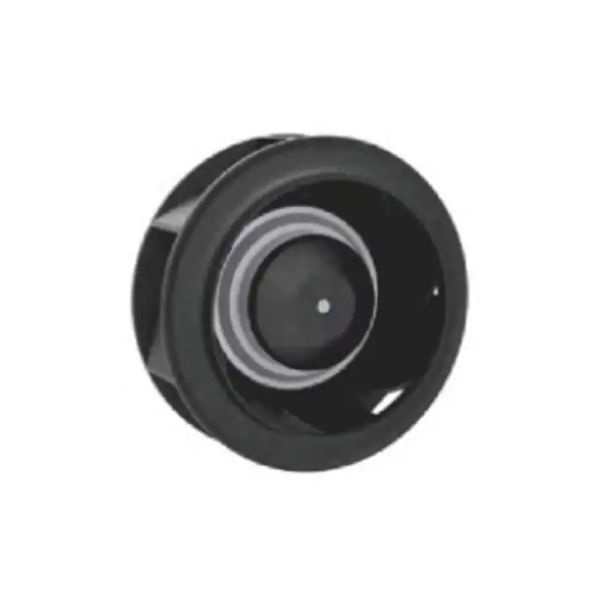

พัดลมแบบแรงเหวี่ยงเอียงไปข้างหลังของ EC ลดการใช้พลังงานและเสียงรบกวนได้อย่างไร

ในระบบระบายอากาศและจัดการอากาศสมัยใหม่ ความต้องการประสิทธิภาพที่สูงขึ้นและผลกระทบทางเสียงที่ลดลงไม่เคยมีมากไปกว่านี้อีกแล้ว วิธีแก้ปัญหาที่มีประสิทธิภาพแต่มักถูกเข้าใจผิด ได้แก่ พัดลมแบบแรงเหวี่ยงเอียงไปด้านหลัง EC . พัดลมเหล่านี้ผสมผสานเทคโนโลยีมอเตอร์แบบสับเปลี่ยนทางอิเล็กทรอนิกส์ (EC) เข้ากับการออกแบบใบพัดแบบโค้งไปด้านหลังหรือเอียงไปด้านหลัง มอบโปรไฟล์ด้านประสิทธิภาพที่ช่วยลดทั้งการดึงไฟฟ้าและระดับเสียงในการทำงานได้อย่างมาก การทำความเข้าใจกลไกที่แม่นยำเบื้องหลังคุณประโยชน์เหล่านี้ช่วยให้วิศวกร ผู้จัดการสิ่งอำนวยความสะดวก และผู้ออกแบบระบบมีข้อมูลในการตัดสินใจเลือกสภาพแวดล้อมที่ยั่งยืนและสะดวกสบาย

เทคโนโลยีหลักเบื้องหลังการออม

หากต้องการทราบว่าพัดลมแบบแรงเหวี่ยงเอียงไปข้างหลังของ EC ช่วยลดการใช้พลังงานได้อย่างไร เราจะต้องแยกส่วนประกอบหลักสองส่วนออก: ประเภทมอเตอร์และรูปทรงของใบมีด

มอเตอร์ EC นั้นเป็นมอเตอร์กระแสตรงไร้แปรงถ่านที่มีระบบอิเล็กทรอนิกส์ควบคุมอัจฉริยะในตัว ต่างจากมอเตอร์เหนี่ยวนำ AC แบบดั้งเดิมที่ทำงานด้วยความเร็วคงที่ตามความถี่เส้น (50/60 Hz) มอเตอร์ EC จะแปลงไฟ AC ขาเข้าเป็น DC จากนั้นใช้การปรับความกว้างพัลส์เพื่อสร้างสนามแม่เหล็กที่กำลังหมุน ช่วยให้สามารถควบคุมความเร็วได้อย่างแม่นยำโดยไม่เกิดการสูญเสียในไดรฟ์ความถี่แปรผันภายนอก (VFD) ที่สำคัญกว่านั้น มอเตอร์ EC จะรักษาประสิทธิภาพสูงในช่วงการทำงานที่กว้าง ซึ่งมักจะเกิน 85% แม้จะใช้งานโหลดเพียงบางส่วน ในขณะที่มอเตอร์เหนี่ยวนำกระแสสลับอาจลดประสิทธิภาพลงเหลือ 50–60% เมื่อควบคุมปริมาณ

การออกแบบใบพัดเอียงไปด้านหลังช่วยเสริมความชาญฉลาดของมอเตอร์ ขณะที่ใบพัดหมุน อากาศจะเข้าสู่แนวแกนและระบายออกในแนวรัศมี ใบพัดโค้งไปด้านหลังดันอากาศออกไปด้านนอกโดยใช้แรงเหวี่ยง แต่มีมุมใบพัดที่เอียงไปจากทิศทางการหมุน รูปทรงนี้ให้ข้อดีด้านอากาศพลศาสตร์หลายประการ:

การไม่มีบริเวณโอเวอร์โหลดหมายความว่ามอเตอร์ดึงกระแสไฟน้อยลงแม้ว่าระบบจะจำกัดการไหลเวียนของอากาศ ซึ่งแตกต่างจากพัดลมแบบโค้งไปข้างหน้าที่อาจดึงพลังงานมากเกินไปที่แดมเปอร์แบบปิด ลักษณะเฉพาะนี้ช่วยลดการสูญเสียไฟฟ้าโดยตรง

กลไกการลดพลังงานในทางปฏิบัติ

การประหยัดพลังงานจากพัดลมแบบแรงเหวี่ยงที่เอียงไปข้างหลังของ EC เกิดขึ้นจากสามแนวทางที่แตกต่างกัน ได้แก่ ประสิทธิภาพของมอเตอร์ การขยายกฎความสัมพันธ์ และการขจัดการสูญเสียการควบคุมจากภายนอก

1. ประสิทธิภาพของมอเตอร์และไดรฟ์
มอเตอร์เหนี่ยวนำกระแสสลับมาตรฐานที่มี VFD ประสบกับการสูญเสียฮาร์มอนิก และโดยทั่วไปจะทำงานที่ประสิทธิภาพ 75–82% ที่ความเร็ว 50% มอเตอร์ EC ซึ่งมีการสลับสับเปลี่ยนในตัว ทำให้ได้รับประสิทธิภาพ 88–92% ในช่วงเดียวกัน ความแตกต่างไม่ใช่เรื่องเล็กน้อย สำหรับพัดลมที่ทำงาน 8,000 ชั่วโมงต่อปีโดยมีโหลดบางส่วน ตัวแปร EC สามารถลดการใช้พลังงานที่เกี่ยวข้องกับมอเตอร์ได้ 15–20% ก่อนที่จะคำนึงถึงเส้นโค้งของพัดลมด้วย

2. ความเข้ากันได้ของกฎหมายความสัมพันธ์
กฎความสัมพันธ์ระบุว่ากำลังของพัดลมแตกต่างกันไปตามลูกบาศก์ของความเร็ว การลดความเร็วลง 20% จะช่วยลดการใช้พลังงานลงเกือบ 50% เนื่องจากพัดลมแบบแรงเหวี่ยงเอียงไปข้างหลังของ EC ช่วยให้สามารถควบคุมความเร็วได้อย่างราบรื่นโดยไม่ต้องใช้ VFD ภายนอก ผู้ปฏิบัติงานจึงสามารถจับคู่การไหลเวียนของอากาศตามความต้องการได้อย่างแม่นยำ ซึ่งช่วยลดการปฏิบัติที่สิ้นเปลือง เช่น การทำงานด้วยความเร็วสูงสุดและการไล่อากาศส่วนเกินออกด้วยแดมเปอร์หรือวาล์วบายพาส ความเร็วที่ลดลง 10% แต่ละครั้งจะให้พลังงานน้อยลงประมาณ 27% ซึ่งเป็นการประหยัดโดยตรงและทำซ้ำได้

3. การลดผลกระทบของระบบ
ใบมีดเอียงไปด้านหลังทำให้โปรไฟล์ความเร็วทางออกมีความสม่ำเสมอมากขึ้น ซึ่งช่วยลดความปั่นป่วนด้านท้ายน้ำ ความปั่นป่วนที่ลดลงหมายถึงการสูญเสียแรงดันสถิตในท่อ ตัวกรอง และคอยล์ที่ลดลง ด้วยเหตุนี้ พัดลมจึงต้องใช้พลังงานในการหมุนน้อยลงเพื่อเอาชนะความต้านทานของระบบ การวัดภาคสนามแสดงให้เห็นอย่างสม่ำเสมอว่าการเปลี่ยนพัดลมแบบโค้งไปข้างหน้าแบบธรรมดาด้วยพัดลมแบบแรงเหวี่ยงเอียงไปด้านหลัง EC ที่มีหน้าที่เทียบเคียงกัน สามารถลดกำลังทั้งหมดของระบบลงได้ 30–45% แม้กระทั่งก่อนที่จะเพิ่มประสิทธิภาพการควบคุมด้วยซ้ำ

การลดเสียงรบกวน: ต้นกำเนิดทางอากาศพลศาสตร์และไฟฟ้า

เสียงสะอื้นความถี่สูงและเสียงก้องความถี่ต่ำเป็นปัญหาทั่วไปของพัดลมแบบเดิม พัดลมแบบแรงเหวี่ยงเอียงไปข้างหลังของ EC จัดการกับเสียงรบกวนที่แหล่งกำเนิด ทั้งตามหลักอากาศพลศาสตร์และแม่เหล็กไฟฟ้า

การลดเสียงรบกวนตามหลักอากาศพลศาสตร์
ใบมีดโค้งไปด้านหลังสร้างการแบ่งชั้นขอบเขตและการไหลของน้ำวนน้อยกว่า เมื่อเทียบกับใบมีดโค้งไปข้างหน้าหรือแนวรัศมี อากาศไหลได้อย่างราบรื่นไปตามพื้นผิวใบมีด และปล่อยออกมาโดยมีความเข้มข้นของความปั่นป่วนน้อยลง ซึ่งจะช่วยลดเสียงรบกวนบรอดแบนด์ได้โดยตรง โดยเฉพาะในช่วง 500–2000 Hz ซึ่งรบกวนการได้ยินของมนุษย์ นอกจากนี้ เนื่องจากพัดลมทำงานที่ความเร็วปลายต่ำกว่าสำหรับงานเดียวกัน (เนื่องจากค่าสัมประสิทธิ์แรงดันที่สูงกว่า) แหล่งกำเนิดเสียงรบกวนหลัก—ความถี่การส่งผ่านของใบพัด—จึงเลื่อนแอมพลิจูดลง

การกำจัดฮาร์โมนิคทางกลและไฟฟ้า
มอเตอร์ AC แบบดั้งเดิมที่มี VFD มักจะสร้างเสียงรบกวนจากสนามแม่เหล็ก (เสียงหอนแหลมสูง) และแรงบิดกระเพื่อมที่ความถี่สวิตชิ่ง รูปแบบการสลับไซนูซอยด์ของมอเตอร์ EC รวมกับการสร้างกระแสที่แม่นยำ ช่วยลดสิ่งแปลกปลอมเหล่านี้ให้เหลือน้อยที่สุด ผลลัพธ์ที่ได้คือแรงบิดที่นุ่มนวลขึ้น และลดระดับเสียงแม่เหล็กไฟฟ้าลง 5–8 dB(A) เมื่อเทียบกับค่าเทียบเท่า AC ที่ขับเคลื่อนด้วย VFD ภายใต้สภาวะการไหลของอากาศที่เหมือนกัน

เสียงรบกวนขณะทำงานที่การไหลต่ำ
พัดลมทั่วไปที่มีอัตราการไหลลดลงอาจเข้าสู่บริเวณที่ไม่เสถียร ทำให้เกิดการพลุ่งพล่านหรือแผงลอยหมุนได้ ปรากฏการณ์เหล่านี้สร้างเสียงรบกวนเป็นจังหวะที่สามารถเดินทางผ่านท่อไปยังพื้นที่ว่างได้ พัดลมแบบแรงเหวี่ยงที่เอียงไปข้างหลังของ EC หลีกเลี่ยงสิ่งนี้ เนื่องจากกราฟแรงดันเรียบและการป้อนกลับความเร็วแบบแอคทีฟทำให้จุดปฏิบัติงานอยู่ห่างจากขีดจำกัดไฟกระชาก แม้จะอยู่ที่ 20–30% ของการไหลเต็มที่ เสียงก็ยังคงเป็นไปตามหลักอากาศพลศาสตร์มากกว่าที่จะเกิดขึ้นแบบหุนหันพลันแล่น ทำให้สังเกตเห็นได้น้อยลงและง่ายต่อการลดทอนด้วยตัวเก็บเสียงแบบพาสซีฟ

ผลประโยชน์ทางอ้อมที่เสริมคุณค่า

การใช้พลังงานที่ลดลงและเสียงรบกวนที่ลดลงไม่ใช่ข้อดีเพียงอย่างเดียว เอฟเฟกต์รองหลายประการช่วยเสริมความแข็งแกร่งให้กับเคสของพัดลมแบบแรงเหวี่ยงที่เอียงไปด้านหลังของ EC

• รอยเท้าทางกายภาพที่เล็กลง ประสิทธิภาพตามหลักอากาศพลศาสตร์ที่สูงขึ้นช่วยให้ใบพัดขนาดเล็กสามารถเคลื่อนย้ายปริมาตรอากาศที่เท่ากัน ลดขนาดตัวเรือนพัดลม และทำให้มีการจัดวางอุปกรณ์ที่กะทัดรัดมากขึ้น
• โหลดความเย็นภายในอาคารลดลง ความร้อนทิ้งจากมอเตอร์จะลดลงเนื่องจากมอเตอร์ EC สร้างการสูญเสียความร้อนน้อยกว่ามอเตอร์ AC ภายใต้ภาระบางส่วน ในพื้นที่ปิด เช่น หน่วยจัดการอากาศหรือตู้อิเล็กทรอนิกส์ จะช่วยลดภาระในระบบทำความเย็น
• การติดตั้งและบำรุงรักษาที่ง่ายขึ้น หากไม่มี VFD ภายนอก คอนแทคเตอร์ หรือสายไฟควบคุมแยกกัน ก็สามารถใช้งานพัดลมได้เร็วขึ้น ส่วนประกอบที่น้อยลงหมายถึงจุดเกิดข้อผิดพลาดน้อยลงและต้นทุนการบริการระยะยาวก็ลดลง
• การปฏิบัติตามกฎระเบียบที่เข้มงวด ขณะนี้เขตอำนาจศาลหลายแห่งบังคับใช้เกรดประสิทธิภาพพัดลม (FEG) หรือมาตรฐานประสิทธิภาพพลังงาน (MEPS) พัดลมแบบแรงเหวี่ยงเอียงไปข้างหลังของ EC สามารถตอบสนองหรือเกินกว่าข้อกำหนดเหล่านี้ หลีกเลี่ยงความล่าช้าของโครงการและบทลงโทษในการปรับปรุงใหม่

การบูรณาการเชิงปฏิบัติเข้ากับระบบ HVAC และระบบอุตสาหกรรม

การใช้เทคโนโลยีพัดลมนี้ไม่จำเป็นต้องออกแบบระบบอากาศทั้งหมดใหม่ พัดลมแบบแรงเหวี่ยงเอียงไปด้านหลัง EC มีจำหน่ายในโครงสร้างมาตรฐาน (SWSI, DWDI) และสามารถติดตั้งเพิ่มเติมในยูนิตที่มีอยู่ซึ่งมีขนาดมอเตอร์และล้อตรงกัน สำหรับโครงสร้างใหม่ ผู้ออกแบบระบบสามารถลดขนาดคอยล์ทำความร้อนและความเย็นได้ เนื่องจากพัดลมให้การไหลเวียนของอากาศที่สม่ำเสมอมากขึ้น เมื่อเทียบกับความต้านทานแบบแปรผัน ซึ่งเป็นผลโดยตรงของลักษณะแรงดันเรียบ

บูรณาการการควบคุมตรงไปตรงมา พัดลม EC ส่วนใหญ่ยอมรับ 0–10 V, PWM หรือแม้แต่สัญญาณ Modbus RTU โดยตรง ช่วยให้ระบบการจัดการอาคารสามารถปรับความเร็วพัดลมตามเซ็นเซอร์ CO₂ อุณหภูมิห้อง หรือแรงดันคงที่ของท่อโดยไม่ต้องใช้ฮาร์ดแวร์อินเทอร์เฟซเพิ่มเติม การวินิจฉัยในตัวยังให้ผลตอบรับแบบเรียลไทม์เกี่ยวกับการใช้พลังงาน ความเร็ว และชั่วโมงรันไทม์ ช่วยให้ใช้กลยุทธ์การบำรุงรักษาเชิงคาดการณ์ได้

การจัดการกับความเข้าใจผิดทั่วไป

ผู้คลางแคลงใจบางคนแย้งว่าราคาเริ่มต้นของพัดลมแบบแรงเหวี่ยงเอียงไปข้างหลังของ EC นั้นสูงกว่าพัดลมแบบใช้ไฟฟ้ากระแสสลับทั่วไป แม้ว่าจะเป็นเรื่องจริงในระดับส่วนประกอบ แต่ต้นทุนรวมในการเป็นเจ้าของก็บอกเล่าเรื่องราวที่แตกต่างออกไป โดยทั่วไปการประหยัดพลังงานเพียงอย่างเดียวจะคืนเบี้ยประกันภัยภายใน 8–18 เดือนสำหรับการใช้งานต่อเนื่อง ข้อร้องเรียนด้านเสียงรบกวน ซึ่งมักส่งผลให้มีการปรับเปลี่ยนสนามที่มีราคาแพง เช่น กล่องปิดเสียงหรือตัวเก็บเสียง จะลดลงหรือกำจัดไปโดยสิ้นเชิง นอกจากนี้ หากไม่มี VFD และตัวกรองฮาร์มอนิกที่เกี่ยวข้อง ต้นทุนโดยรวมของระบบอาจเป็นกลางหรือต่ำกว่าด้วยซ้ำ

ความเข้าใจผิดอีกประการหนึ่งคือพัดลมที่เอียงไปด้านหลังไม่เหมาะกับกระแสลมที่สกปรก ในความเป็นจริง ลักษณะการทำความสะอาดตัวเองของใบมีดโค้งไปข้างหลัง ซึ่งแรงเหวี่ยงเหวี่ยงอนุภาคออกไปด้านนอก แทนที่จะปล่อยให้สะสมบนหน้าใบมีด ทำให้พวกมันทนทานในการใช้งานที่มีฝุ่นเล็กน้อยมากกว่าการออกแบบโค้งไปข้างหน้า สำหรับอนุภาคหนัก มีสารเคลือบหรือวัสดุพิเศษให้เลือกโดยไม่กระทบต่อประสิทธิภาพของมอเตอร์ EC

บทสรุป

การลดการใช้พลังงานและเสียงรบกวนไปพร้อมๆ กันถือเป็นความท้าทายที่สำคัญในอุปกรณ์เครื่องกลไฟฟ้า แต่พัดลมแบบแรงเหวี่ยงเอียงไปข้างหลังของ EC บรรลุเป้าหมายนี้ผ่านการออกแบบตามหลักฟิสิกส์ แทนที่จะประนีประนอม มอเตอร์ EC กำจัดการสูญเสีย VFD ภายนอกและรักษาประสิทธิภาพสูงที่ความเร็วบางส่วน ในขณะที่ใบพัดเอียงไปด้านหลังจะป้องกันการโอเวอร์โหลด ทำให้การไหลเวียนของอากาศคงที่ และลดเสียงรบกวนที่เกิดจากความปั่นป่วน เมื่อรวมกันแล้ว ช่วยให้สามารถจับคู่การไหลเวียนของอากาศได้อย่างแม่นยำกับความต้องการแบบเรียลไทม์ ลดการใช้พลังงานลง 30% หรือมากกว่า และลดระดับความดันเสียงลงได้หลายเดซิเบลโดยไม่ต้องมีการบำบัดเสียงที่มีราคาแพง

สำหรับเจ้าของสิ่งอำนวยความสะดวกที่กำลังมองหาค่าสาธารณูปโภคที่ต่ำกว่าและอุปกรณ์ที่รบกวนน้อยกว่า สำหรับวิศวกรที่ได้รับมอบหมายให้มีคุณสมบัติตรงตามมาตรฐาน และสำหรับผู้โดยสารที่ต้องการพื้นที่ที่เงียบสงบและสะดวกสบาย พัดลมเหล่านี้เป็นตัวแทนของวิวัฒนาการที่ใช้งานได้จริงและผ่านการพิสูจน์แล้วในเทคโนโลยีการเคลื่อนที่ของอากาศ คำถามไม่ได้อีกต่อไปว่าจะปรับใช้หรือไม่ แต่อยู่ที่ว่าระบบที่มีอยู่จะสามารถอัปเกรดได้เร็วเพียงใดเพื่อให้ได้รับประโยชน์สูงสุด
